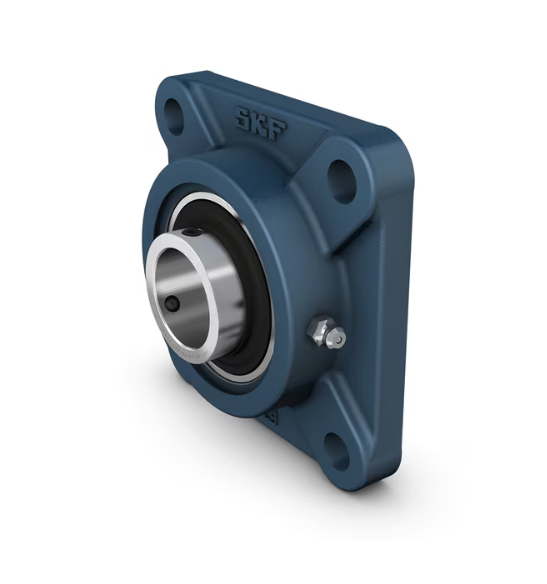

FY 1/2 TF

Atributos del producto:

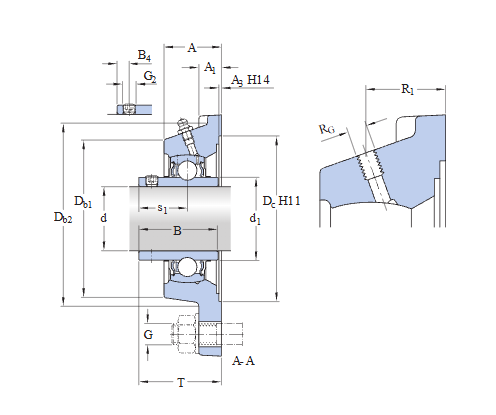

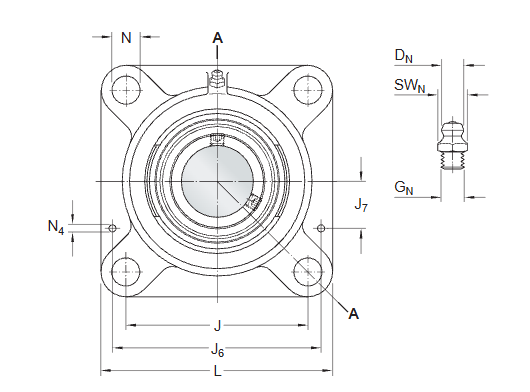

Medidas:

d Diámetro del agujero: 12 mm.

d1 Diámetro del resalte del aro interior: 24.2 mm.

A Ancho de la base: 26 mm.

A1 Ancho superior: 11 mm.

A3 Profundidad del rebaje de centrado: 3.2 mm.

B Ancho del aro interior: 27.4 mm.

B4 Distancia de la cara lateral del dispositivo de fijación al centro de la rosca: 4 mm.

Db1 Diámetro superior externo: 50 mm.

Db2 Diámetro externo de la base: 53 mm.

Dc Diámetro del rebaje de centrado del soporte: 55.6 mm.

J Distancia entre los tornillos de fijación: 54 mm.

L Longitud total del soporte: 76 mm.

N Diámetro del agujero del tornillo de fijación: 11.5 mm.

S1 Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura: 15.9 mm.

T Ancho total: 32.9 mm.

RG Rosca del soporte para la boquilla engrasadora: 1/4-28 UNF.

R1 Posición axial de la rosca del soporte: 19 mm.

DN Diámetro de la cabeza esférica de la boquilla engrasadora: 6.5 mm.

SWN Tamaño de la llave hexagonal para la boquilla engrasadora: 7 mm.

GN Rosca de la boquilla engrasadora: 1/4-28 SAE-LT.

J6 Distancia de las fijas de situación: 66 mm.

J7 Desplazamiento axial de las fijas de situación: 14.5 mm.

N4 Diámetro recomendado para las fijas de situación: 4 mm.

G2 Tornillo de fijación: 10-32 UNF.

Peso: 0.406 kg.

Capacidad de carga dinámica básica: 2,149 lbf.

Capacidad de carga estática básica: 1,068 lbf.

Carga límite de fatiga: 45 lbf.

Velocidad límite: 9,500 r/min.

Soporte: FY 503 M.

Rodamiento: YAR 203-008-2F.

Marca: SKF

Chumaceras similares:

UCF-202-08.J7 FAG

UCF201-8 TIMKEN

YCJ1/2 TIMKEN-FAFNIR
